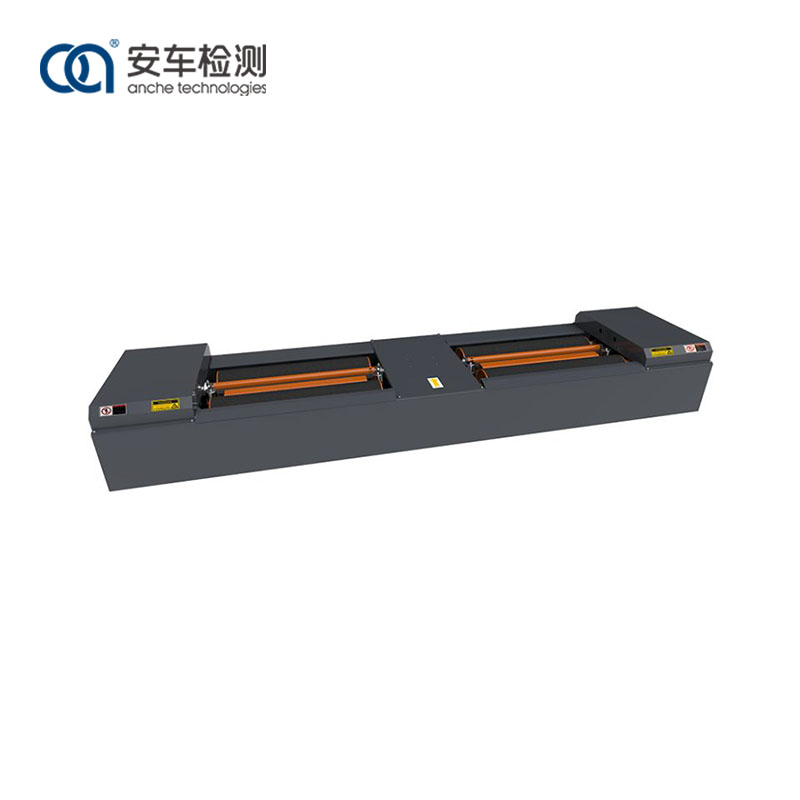

Unser Rollenbremsprüfstand ist logisch im Aufbau, robust und langlebig in seinen Komponenten, präzise in der Messung, einfach in der Bedienung, umfassend in den Funktionen und übersichtlich in der Anzeige. Die Messergebnisse und Führungsinformationen können auf dem LED-Bildschirm angezeigt werden.
Mit einem weiteren 13-Tonnen-Rollenbremsprüfgerät können die maximale Bremskraft der Räder, die Radverzögerungskraft, das Bremskraftgleichgewicht (Unterschied zwischen den Bremskräften des linken und rechten Rads) und die Bremskoordinationszeit getestet und so die Bremsleistung einer einzelnen Achse bewertet werden und das ganze Fahrzeug.
Es verfügt über ein ungleichmäßiges Rollendesign und stoppt den Motor mit der dritten Rolle, um den Abrieb der Rolle im Testprozess zu verringern.
Die Oberfläche der Walze ist mit Korund behandelt und der Haftungskoeffizient kommt der tatsächlichen Situation der Straßenoberfläche nahe;
Es wird ein hochpräziser Bremskraftsensor eingesetzt.
Es verwendet eine einzigartige Hebevorrichtung, um den Aufprall der Fahrzeuge auf die Ausrüstung zu reduzieren und die Abfahrt der Fahrzeuge zu erleichtern.
Die Testgeschwindigkeit ist optional: 2,5–5,0 km/h
Der Motor wurde speziell entwickelt und hergestellt, um sicherzustellen, dass die maximale Bremskraft auf die Rolle den Anforderungen der Nennlastkapazität entspricht. Die Drehmomentbox des Motorgetriebes verfügt über eine zuverlässige Festigkeit und ein ausreichendes Drehmoment. Der Motor treibt die Rollensätze über die Drehmomentbox an, um die Fahrzeugräder zu drehen. Wenn die Räder bremsen, führt die Reaktionskraft zwischen Reifen und Rolle dazu, dass die Drehmomentbox schwingt. Über den Kraftmesshebel am vorderen Ende der Drehmomentbox und den darauf montierten Drucksensor wird die Bremskraft in ein elektrisches Signal umgewandelt. Nach der Verarbeitung durch das elektronische Steuerungssystem kann es über das Steuerungssystem angezeigt werden.
Um das Ein- und Ausfahren von Fahrzeugen in den Tester zu erleichtern, ist das Gerät mit unabhängigen Airbag-Hebebalken links und rechts ausgestattet. Bevor das Fahrzeug auf den Bremsprüfstand fährt, liest der fotoelektrische Schalter nicht die Ortsinformationen des Fahrzeugs, und dann hebt sich der Airbag-Hebebalken, sodass das Fahrzeug reibungslos in das Gerät einfahren kann. Wenn der fotoelektrische Schalter das In-Place-Signal empfängt, sendet das System einen Befehl, der Hubbalken senkt sich ab und die Räder drehen sich zur Inspektion mit der Walze; Nach Abschluss der Inspektion hebt sich der unabhängige Airbag-Hebebalken und das Fahrzeug fährt sanft aus dem Tester.
1) Es ist aus einem massiven Vierkantstahlrohr und einer Kohlenstoffstahlplattenstruktur geschweißt und weist eine präzise Struktur, hohe Festigkeit und Rollbeständigkeit auf.
2) Es verfügt über ein Hoch- und Tiefrollendesign mit der Technologie des Stoppmotors für die dritte Rolle, wodurch der durch die Rolle während des Inspektionsprozesses verursachte Reifenverschleiß verringert wird.
3) Die Oberfläche der Walze ist mit Korund behandelt und der Haftungskoeffizient kommt der tatsächlichen Situation der Straßenoberfläche nahe.
4) Als Messkomponenten werden hochpräzise Bremskraftsensoren mit präzisen und genauen Daten ausgewählt.
5) Die Signalverbindungsschnittstelle verfügt über ein Luftfahrtsteckerdesign, das eine schnelle und effiziente Installation sowie stabile und zuverlässige Daten gewährleistet
Der 13-Tonnen-Rollenbremsprüfstand von Anche eignet sich für verschiedene Branchen und Bereiche und kann im Kfz-Ersatzteilmarkt für Wartung und Diagnose sowie in Kfz-Prüfzentren für die Fahrzeuginspektion eingesetzt werden.
Modell |
ACZD-13 |
ACZD-13JZ (geladene Version) |
Zulässige Achslastmasse (kg) |
13.000 |
13.000 |
Messbare maximale Bremskraft (N) |
40.000×2 |
45.000×2 |
Fehler bei der Anzeige der Bremskraft |
<±3% |
<±3% |
Rollengröße (mm) |
ф245×1.100 |
ф245×1.100 |
Innenspannweite der Rolle (mm) |
800 |
800 |
Äußere Spannweite der Rolle (mm) |
3.000 |
3.000 |
Achsabstand der Walze (mm) |
470 |
470 |
Motorleistung (kw) |
2×15 kW |
2×15 kW |
Grenzabmessung (K*B*H) mm |
4250×970×425 (die Höhe beträgt 550 mit Plattenabdeckung) |
4600×1320×750 (die Höhe beträgt 875 mit Plattenabdeckung) |
Form der Walzenoberfläche |
Korund |
Korund |
Die dritte Walze |
Ja |
Ja |
Arbeitsluftdruck (Mpa) |
0,6-0,8 |
0,6-0,8 |
Hebemethode |
Anheben des Airbags |
Anheben des Airbags |
Motorstromversorgung |
AC380V ±10 % |
AC380V ±10 % |
Sensor-Stromversorgung |
DC12V |
DC12V |
